Как добиться высокой точности размеров при прецизионном оптическом шлифовании
Meijie Superhard Materials – прецизионные инструменты для глобального производства.
Алмазные шлифовальные круги с ЧПУ в основном используются для прецизионного шлифования стекла, обработки кромок, придания им формы и финишной обработки на обрабатывающих центрах с ЧПУ и оборудовании для кромки стекла. Сочетая алмазный абразив с подходящей системой соединения и контролируемым движением машины, эти круги обеспечивают равномерное удаление материала и стабильную обработку кромок в повторяющихся производственных циклах.
Приложение особенно актуально для производителей стекла, которым необходимы контролируемые размеры кромок, надежное качество поверхности и разумный срок службы кругов. Однако производительность алмазного шлифовального круга с ЧПУ зависит не только от абразива. Толщина стекла, характеристики круга, конфигурация станка, условия шлифования и необходимая геометрия кромки — все это влияет на конечный результат.
По этой причине выбор круга только по его названию или типу абразива редко бывает достаточным. Фактическая задача обработки должна определять спецификацию колеса.
Алмазный шлифовальный круг с ЧПУ — это абразивный инструмент, предназначенный для работы с обрабатывающими центрами с ЧПУ или оборудованием для обработки кромки стекла. Его основная цель — контролируемое удаление материала с поверхности стекла, особенно вдоль кромок или фасонных участков, где требуется постоянство размеров и повторяемость обработки.
По сравнению с абразивными инструментами общего назначения, алмазные круги разработаны с учетом свойств алмаза как суперабразива. Частицы алмаза выполняют режущее действие, а система связующих удерживает абразив на месте во время работы. Геометрия колеса также играет важную роль, поскольку рабочий профиль должен соответствовать требуемому пути обработки и форме кромки.
Таким образом, при обработке стекла с ЧПУ круг и станок функционируют как одна система обработки. Оборудование с ЧПУ определяет движение и положение заготовки или инструмента, а шлифовальный круг выполняет фактическую абразивную резку. Подходящая комбинация может обеспечить контролируемое измельчение в ходе повторяющихся производственных циклов.
Одним из наиболее распространенных применений алмазных шлифовальных кругов с ЧПУ является шлифовка кромок стекла. После резки кромок стекла может потребоваться дополнительное удаление материала для достижения заданной геометрии, размеров или отделки. Оборудование с ЧПУ может контролировать движение шлифовального инструмента по запрограммированной траектории, при этом алмазный круг снимает материал с кромки.
Этот процесс можно использовать в тех случаях, когда требуются прямые, фасонные или иным образом определенные геометрические кромки. Равномерное поведение круга важно, поскольку изменения в износе или профиле круга могут постепенно влиять на обрабатываемую кромку.
Для производственных сред это становится более значимым по мере увеличения объемов обработки. Колесо, которое сохраняет свои рабочие характеристики в течение разумного интервала обслуживания, может снизить частоту замены колеса и помочь ограничить перерывы в производстве.
Точный результат по-прежнему зависит от всего процесса. На качество кромки могут влиять жесткость станка, состояние шпинделя, скорость подачи, характеристики круга, охлаждение и характеристики стекла. Таким образом, алмазный круг является важным компонентом процесса, но его не следует рассматривать как единственный фактор, контролирующий качество готовой кромки.
Шлифование с ЧПУ также используется, когда кромке стекла требуется определенная форма, а не простое удаление материала с плоской кромки. В этих случаях геометрия колеса становится особенно важной.
Профильное шлифование требует, чтобы абразивный инструмент сохранял достаточно стабильную рабочую форму при обработке стекла. Чрезмерный износ колес или изменение профиля могут изменить геометрию, производимую станком, особенно при длительных производственных циклах.
По этой причине сохранение формы является важным фактором производительности при выборе шлифовального круга с ЧПУ. Подходящий круг должен сохранять свой предполагаемый рабочий профиль в заданных условиях эксплуатации, обеспечивая при этом соответствующий баланс между съемом материала и качеством поверхности.
Система ЧПУ обеспечивает точность позиционирования, необходимую для следования по запрограммированной траектории, но колесо все равно должно быть способно создавать заданный профиль. Поэтому станок и абразивный инструмент необходимо согласовывать, а не оценивать по отдельности.
Некоторые операции по обработке стекла требуют большего, чем простое удаление кромок. Процесс шлифования также можно использовать для обработки кромки, контроля размеров или подготовки стекла к последующим этапам производства.
В таких ситуациях прецизионное шлифование стекла зависит от стабильного поведения абразива и соответствующих характеристик круга. Чрезмерная вибрация, неравномерный износ кругов, неподходящая зернистость или неправильный профиль круга могут отрицательно повлиять на обрабатываемую поверхность.
Алмазный круг с ЧПУ может поддерживать повторяемую обработку, если его характеристики соответствуют станку и применению. Однако требуемую отделку всегда следует рассматривать вместе с требованиями по удалению материала. Спецификация, оптимизированная для агрессивного шлифования, может отличаться от спецификации, выбранной для более тонкой чистовой обработки.
Толщина стекла является еще одним важным фактором при шлифовании на станках с ЧПУ, поскольку она влияет на количество обрабатываемого материала и необходимые условия шлифования.

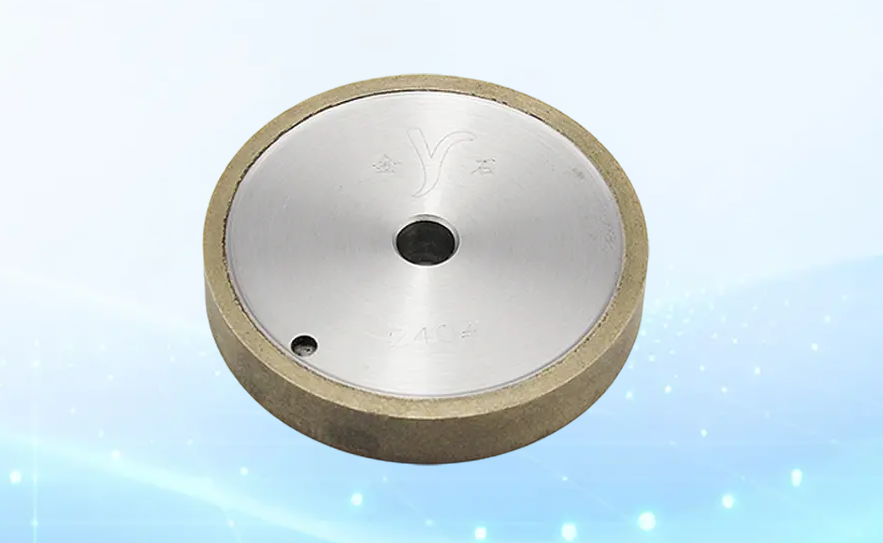

Алмазный круг Meijie с ЧПУ предназначен для стекла толщиной от 2 до 18 мм, что обеспечивает широкий спектр требований к обработке стекла. Доступные характеристики кругов включают внешний диаметр от 80 до 200 мм, внутренний диаметр 12 мм или 22 мм и размер зерна от 80# до 400#.
| Параметр | Спецификация |
|---|---|
| Толщина стекла | 2–18 мм |
| Внешний диаметр | 80–200 мм |
| Внутренний диаметр | 12 мм / 22 мм |
| Размер зерна | 80#–400# |
Эти спецификации не следует интерпретировать как универсальные настройки для всех приложений ЧПУ. Выбор подходящего круга по-прежнему зависит от оборудования, операции обработки, геометрии кромки и требуемого результата.
Стекло — твердый и хрупкий материал, поэтому выбор абразива напрямую влияет на эффективность и стабильность удаления материала. Алмаз широко используется в прецизионном шлифовании из-за его высокой твердости и режущей способности.
Однако для обработки на станках с ЧПУ производительность абразива является лишь частью уравнения. Также необходимо учитывать износ колес, стабильность профиля, совместимость машин и требования к обработке.
Абразивные частицы отвечают за удаление материала со стекла во время шлифования. Высококачественный алмазный абразив может обеспечить эффективную резку при соответствующих характеристиках круга и условиях эксплуатации.
Это особенно полезно при обработке кромок стекла на станках с ЧПУ, когда инструменту может потребоваться многократное удаление материала по заданному пути. Эффективная резка позволяет добиться необходимого удаления материала, не полагаясь на чрезмерную механическую силу.
Баланс важен. Шлифовальный круг, который слишком агрессивен для данного применения, может привести к ненужному повреждению поверхности или повысить нестабильность процесса, а неподходящая спецификация может снизить производительность. Поэтому выбор круга должен отражать реальную задачу шлифования, а не просто максимизировать режущую способность.
Износ колес напрямую зависит от стабильности производства. По мере изменения абразивной рабочей поверхности также могут меняться характеристики шлифования и эффективная геометрия круга. Это особенно актуально, когда колесо отвечает за создание четкой кромки или профиля стекла.
Алмазный круг Meijie с ЧПУ разработан с учетом износостойкости и сохранения формы, которые являются ключевыми эксплуатационными характеристиками. Заявленный срок службы превышает 20 000 метров, а реальный интервал обслуживания будет зависеть от таких факторов, как характеристики стекла, условия шлифования, настройки станка и характеристики круга.
Более длительный срок службы может снизить частоту замены колес. При непрерывном производстве меньшее количество замен может также сократить простои оборудования и трудозатраты, связанные со сменой инструмента.
Тем не менее, срок службы следует оценивать с использованием фактических производственных данных, а не рассматривать как фиксированную величину. Два применения одного и того же круга могут дать разные результаты, если условия шлифования существенно различаются.
Производство с ЧПУ часто выбирают потому, что одну и ту же запрограммированную операцию можно повторить с высокой степенью контроля процесса. Поэтому абразивный инструмент должен поддерживать достаточно стабильную производительность на протяжении всего производственного цикла.
Для алмазного шлифовального круга с ЧПУ постоянная производительность подразумевает нечто большее, чем просто абразивную износостойкость. Геометрия круга, баланс, характеристики сцепления, совместимость станка и условия эксплуатации — все это может влиять на процесс шлифования.
Стабильный круг может помочь обеспечить предсказуемый съем материала и уменьшить нежелательные изменения геометрии кромки по мере производства. Это особенно актуально, когда стекло одной и той же спецификации обрабатывается в больших количествах.
В то же время техническое обслуживание машины остается важным. Биение шпинделя, вибрация, неправильный монтаж, недостаточное охлаждение или неправильные параметры процесса могут повлиять на результаты, даже если сам шлифовальный круг выбран правильно.
Выбор алмазного шлифовального круга с ЧПУ следует начинать с фактических требований к обработке, а не только с названия круга. Подходящая спецификация должна соответствовать материалу, станку, операции шлифования и требуемому результату кромки.
К основным факторам обычно относят:
Эти факторы тесно связаны. Изменение одного параметра может повлиять на пригодность других.
Толщина стекла является одной из первых характеристик, которую необходимо проверить, поскольку она влияет на шлифовальную нагрузку и условия обработки. Для тонкого и толстого стекла могут потребоваться разные настройки процесса, даже если общая операция шлифования аналогична.
Для алмазного круга Meijie с ЧПУ заявленный диапазон обработки составляет 2–18 мм. Это дает полезную информацию при оценке того, применимо ли колесо к конкретному стекольному изделию.
Однако сама по себе толщина не должна определять выбор. Также необходимо учитывать требуемую геометрию кромки, объем съема материала, скорость обработки и требования к качеству.
Требования к кругам у производителя, обрабатывающего тонкий лист стекла для окончательной обработки, могут сильно отличаться от требований у производителя, выполняющего более существенное удаление кромок на более толстом стекле.
Физические размеры круга должны соответствовать станку с ЧПУ и способу его крепления. Внешний диаметр определяет доступную рабочую геометрию, а также связан с рабочей конфигурацией машины. Внутренний диаметр должен соответствовать требуемому монтажному интерфейсу.
Алмазный круг с ЧПУ доступен с внешним диаметром 80–200 мм и внутренним диаметром 12 мм или 22 мм. Эти спецификации предоставляют различные варианты конфигурации, но правильный выбор должен быть подтвержден на реальном оборудовании.
Совместимость машин также должна включать в себя нечто большее, чем просто физические размеры. Скорость шпинделя, доступная мощность, система охлаждения, зазор круга и предполагаемое положение шлифования могут влиять на пригодность конкретного круга.
Колесо, подходящее механически, может потребовать дальнейшей оценки, прежде чем его можно будет использовать в качестве производственного решения.
Размер зерна влияет на характеристики абразивной рабочей поверхности и его следует учитывать в зависимости от желаемого результата шлифования. Более грубые и более мелкие абразивы могут привести к разному балансу между съемом материала и производительностью чистовой обработки.
Алмазный круг Meijie с ЧПУ доступен с зернистостью 80#–400#. Соответствующую зернистость следует выбирать в зависимости от операции шлифования, требуемого качества кромки и условий процесса.
Зернистость не следует рассматривать независимо от связки круга, настроек машины или характеристик стекла. Одна и та же крупа может вести себя по-разному в разных условиях процесса, поэтому основой для окончательного выбора остаются фактические производственные требования.
Алмазный шлифовальный круг с ЧПУ является подходящим вариантом, когда производственный процесс требует контролируемого шлифования стекла на обрабатывающих центрах с ЧПУ или оборудовании для кромки стекла. Это особенно актуально, когда обработку кромок необходимо повторить на нескольких заготовках с постоянным движением инструмента и определенными требованиями к обработке.
Несколько практических условий могут указывать на то, что стоит рассмотреть этот тип колеса:
Перед выбором окончательной спецификации всегда следует оценивать предполагаемое применение. Например, к кругу, выбранному для шлифования кромок, могут не предъявляться те же требования, что и к кругу, используемому для определенного профиля или операции чистовой обработки.
Для применений, требующих специального абразивного инструмента для обработки кромки стекла с ЧПУ, алмазный круг с ЧПУ предназначен для обрабатывающих центров с ЧПУ и оборудования для обработки кромки стекла. Его спецификация охватывает стекло толщиной от 2 до 18 мм, с различными размерами кругов и вариантами зернистости, доступными для различных требований обработки.
Основная цель алмазных шлифовальных кругов с ЧПУ — контролируемое и повторяемое удаление материала в таких областях, как шлифовка кромок стекла, придание кромок, обработка профилей и финишная обработка. Их ценность обусловлена взаимодействием характеристик алмазного абразива, геометрии круга, управления машиной и требований к обрабатываемому стеклу.
Поэтому процесс выбора следует начинать с фактической операции: типа и толщины стекла, требуемой геометрии кромки, конфигурации машины, размеров колес и ожидаемых производственных условий. Спецификация круга, соответствующая этим требованиям, с большей вероятностью обеспечит стабильную обработку, чем выбор, основанный только на общих требованиях к производительности.
Для производителей, использующих оборудование с ЧПУ для обработки стекла, наиболее практичным подходом является оценка шлифовального круга как части комплексной системы обработки.
